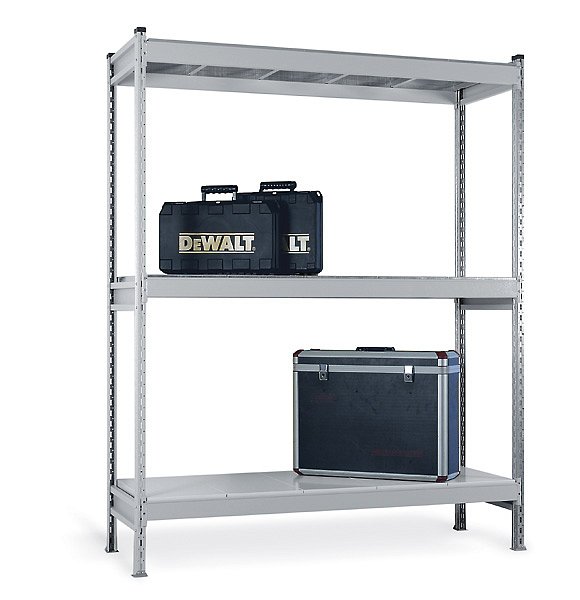

Стеллаж полочный СТ-023
Цена: Смотрите вложение
Высота, мм: 1800 / 2000 / 2200 / 2500 / 3000
Ширина, мм: 1200 / 1500 / 1800 / 2100
Глубина, мм: 300 / 600 / 800
Вес, кг: _
Сведения о ценах, содержащиеся на Сайте, носят исключительно информационный характер, являются ориентировочными и могут отличаться от действительных розничных цен. Пожалуйста, уточняйте наличие и точную стоимость товаров у наших менеджеров.
Описание
- Стеллаж продается элементами и имеет возможность моделирования по высоте, глубине, длине и по количеству ярусов хранения. К раме стеллажа можно присоединить ярусы хранения следующего стеллажа. При установке стеллажей в линию нагрузочные характеристики сохраняются.
- Стеллаж изготавливается высотой согласно таблице.
- Глубина стеллажа – 300 мм, 600 мм и 800 мм.
- Длина стеллажа определяется длиной яруса хранения.
- Длина ярусов хранения – 1200 мм, 1500 мм, 1800 мм и 2100 мм.
- На стеллажи глубиной 300 мм устанавливаются только ярусы хранения 1200 мм и 1800 мм.
- Допустимое минимальное количество ярусов хранения на секцию стеллажа - не менее трех.
- Ярус хранения включает в себя две Балки, крепеж для балок, Полки и Стяжки балок (1500 мм – 1 шт., 1800 мм и 2100 мм – 2 шт.)
- Стеллаж имеет возможность регулирования ярусов хранения по высоте с шагом 43 мм.
- Рама стеллажа имеет разборную конструкцию и состоит из отдельных элементов.
- Балки стеллажа СТ-023 крепятся к рамам с помощью зацепов и фиксируются винтами-саморезами. На балки устанавливаются Полки 300х600 и Полки 300х800.
- Закрепление рам стеллажа к полу анкерными болтами является обязательным.
- Рама изготавливается в 2-х вариантах: оцинкованная и окрашенная порошковой краской серого цвета RAL 7038.
- Балки стеллажа СТ-023 окрашены порошковой краской, цвет серый RAL 7038.
- Полка 300х600 изготавливается в двух вариантах: оцинкованная и окрашенная порошковой краской серого цвета RAL 7038.
- Полка 300х800 изготавливается из оцинкованного металла.
- Стеллажи сертифицированы.
- Гарантийный срок – 12 месяцев с даты продажи.
Стоимость Ярусов СТ-023 (2 балки, стяжки + комплект полочного настила)
| СТ-023 Ярусы хранения (Глуб./ Длина, мм) | Вес,кг | Цена,руб. |
|---|---|---|
| СТ-023 Ярус хранения 300/ 1200 Полки окраш./ цинк | 7,8 | 2 687/ 2 535 |
| СТ-023 Ярус хранения 300/ 1800 Полки окраш./цинк | 11,4 | 3 741/ 3 513 |
| СТ-023 Ярус хранения 600/ 1200 Полки окраш./цинк | 10,8 | 3 542/ 3 238 |
| СТ-023 Ярус хранения 600/ 1500 Полки окраш./цинк | 13,7 | 4 644/ 4 264 |
| СТ-023 Ярус хранения 600/ 1800 Полки окраш./цинк | 16,7 | 5 689/ 5 233 |
| СТ-023 Ярус хранения 600/ 2100 Полки окраш./цинк | 19,3 | 6 496/ 5 964 |
| СТ-023 Ярус хранения 800/ 1200 Полки окраш./цинк | 12,6 | 4 074/ 3 618 |
| СТ-023 Ярус хранения 800/ 1500 Полки окраш./цинк | 16,1 | 5 385/ 4 815 |
| СТ-023 Ярус хранения 800/ 1800 Полки окраш./цинк | 19,7 | 6 639/ 5 955 |
| СТ-023 Ярус хранения 800/ 2100 Полки окраш./цинк | 22,8 | 7 579/ 6 781 |
Стоимость Рам СТ-023 (Комплект для сборки рамы+анкерные болты)*
| Рама выс*,мм | глуб. 300 мм | глуб. 600 мм | глуб. 800 мм |
|---|---|---|---|
| Цена, руб окраш./ цинк | Цена, руб окраш./ цинк | Цена, руб окраш./ цинк | Цена, руб окраш./ цинк |
| 1800 | 2 592/ 2 155 | 3 219/ 2 639 | 3 646/ 2 981 |
| 2000 | 2 763/ 2 288 | 3 390/ 2 772 | 3 817/ 3 114 |
| 2200 | 3 196/ 2 645 | 4 032/ 3 291 | 4 602/ 3 747 |
| 2500 | 3 443/ 2 835 | 4 279/ 3 481 | 4 849/ 3 937 |
| 2700 | 3 895/ 3 192 | 4 940/ 4 000 | 5 653/ 4 570 |
| 3000 | 4 180/ 3 420 | 5 225/ 4 228 | 5 938/ 4 798 |
*Возможно изготовление рам высотой от 1800 мм до 3000 мм с шагом 100 мм

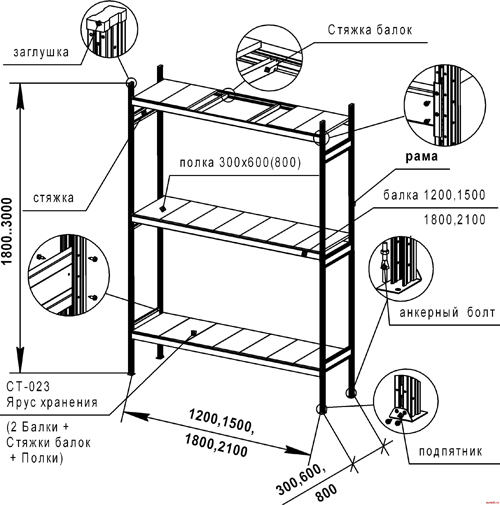

Стеллаж СТ-023 схема узлов и делателей
Технические характеристики металлического стеллажа СТ-023

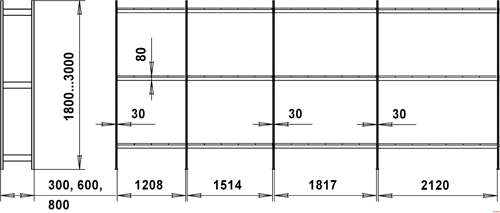

Габариты стеллажа СТ-023
Высота, мм: 1800, 2000, 2200, 2500, 2700, 3000;мм
Ширина, мм: 1200, 1500, 1800, 2100;мм
Глубина, мм: 300, 600, 800 мм
.jpg)
Общие характеристики металлического стеллажа СТ-023
Рама: оцинкованная/окрашенная
Полки: оцинкованные / окрашенные
Балки: окрашенные
Сборка: на зацепах, фиксация винтами
Толщина металла: стойки — 0,8 мм, балки — 1,5 мм, полки — 0,8 мм
Возможность установки «в линию»: Есть
Нагрузочные характеристики
Максимальная динамическая нагрузка на полку/ярус, кг: 400
Максимальная динамическая нагрузка на секцию, кг: 2500
Максимальная статическая нагрузка на полку/ярус, кг: 550
Максимальная статическая нагрузка на секцию, кг: 3500
Таблица нагрузочных характеристик на СТ-023
Стеллаж для разных длин ярусов:
| Рама | Максимальная нагрузка на ярус хранения стеллажа**, кг | 1500 | 1800 | 2100 |
|---|---|---|---|---|
| Высота,мм | 1200 мм | мм | мм | мм |
| 1800 | 400 | 400 | 300 | 200 |
| 2000 | 400 | 400 | 300 | 200 |
| 2200 | 380 | 380 | 300 | 200 |
| 2500 | 325 | 325 | 300 | 200 |
| 2700 | 290 | 290 | 290 | 200 |
| 3000 | 255 | 255 | 255 | 200 |
** Нагрузки на ярус указаны с учетом обязательной установки
Стяжки балок. На ярус хранения длиной1200 мм Стяжки балок
не устанавливаются.

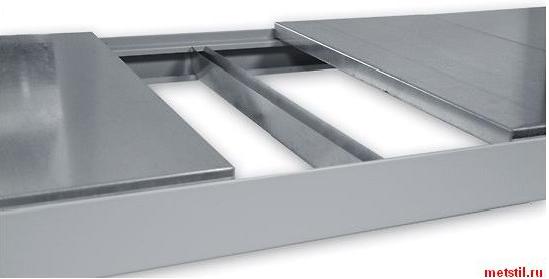

Фото установленной стяжки балок:
.jpg)
Покрытие
Тип покрытия: Порошковая полимерная краска
Марка краски: TEKNOS (Финляндия)
Наличие антикоррозийной обработки: Есть
Цвет: серый RAL 7038
Транспортировка и сборка
Стеллажи поставляются в разобранном виде
Упаковка: Балки защищены упаковочной стрейч пленкой, Полки упакованы в прочную термоусадочную пленку
Сборка: Средней сложности
Комплектация: Элементы стеллажа, метизы для сборки, паспорт изделия

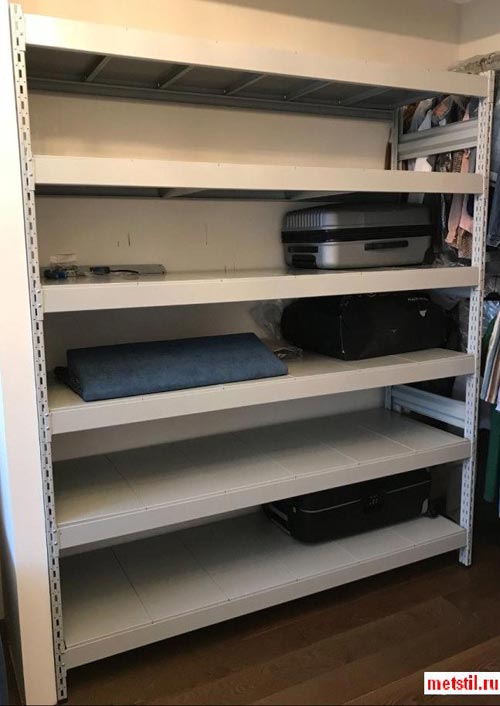

Пример использования металлического стеллажа СТ-023:
