Консольные стеллажи КС
Цена: по запросу
Высота, мм: 2500
Ширина, мм: 1000 / 1500
Глубина, мм: 600 / 800
Вес, кг: -
Сведения о ценах, содержащиеся на Сайте, носят исключительно информационный характер, являются ориентировочными и могут отличаться от действительных розничных цен. Пожалуйста, уточняйте наличие и точную стоимость товаров у наших менеджеров.
Описание
Стеллажи консольного типа КС являются легкими стеллажами. Устанавливаются внутри складских, торговых и производственных помещений и предназначены для хранения длинномерных грузов. Секция консольного стеллажа состоит из двух вертикальных перфорированных стоек необходимого количества консолей и раскоса (комплекта раскосной системы). Стеллажи КС изготавливаются из металлического листа толщиной 1,5 и 2,0 мм методом холодного профилирования. Все элементы изделия окрашены порошково-полимерной краской светло-серого цвета (RAL 7035). Шаг перфорации стоек составляет 50 мм. С этим шагом можно переставлять консоли. Сборка конструкции болтами М8. Имеется возможность закрепления стеллажа к полу анкерными болтами.

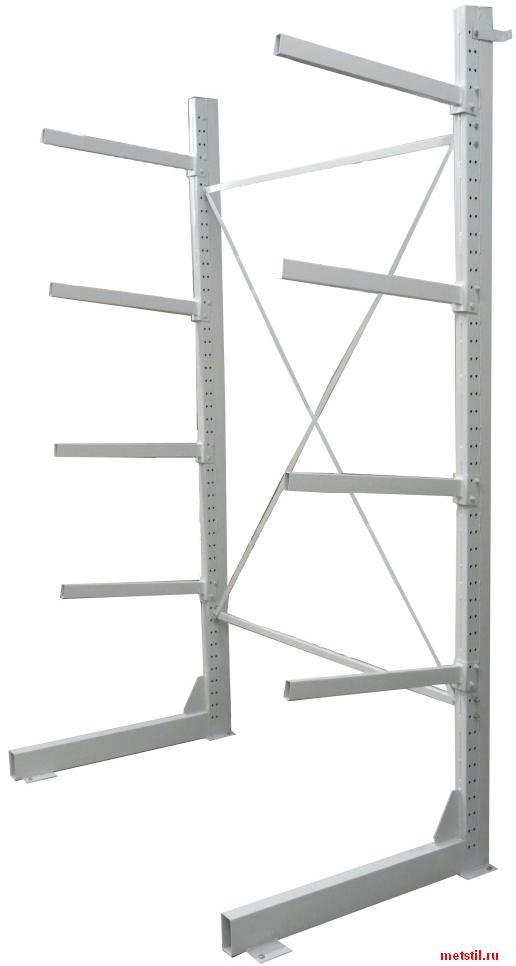

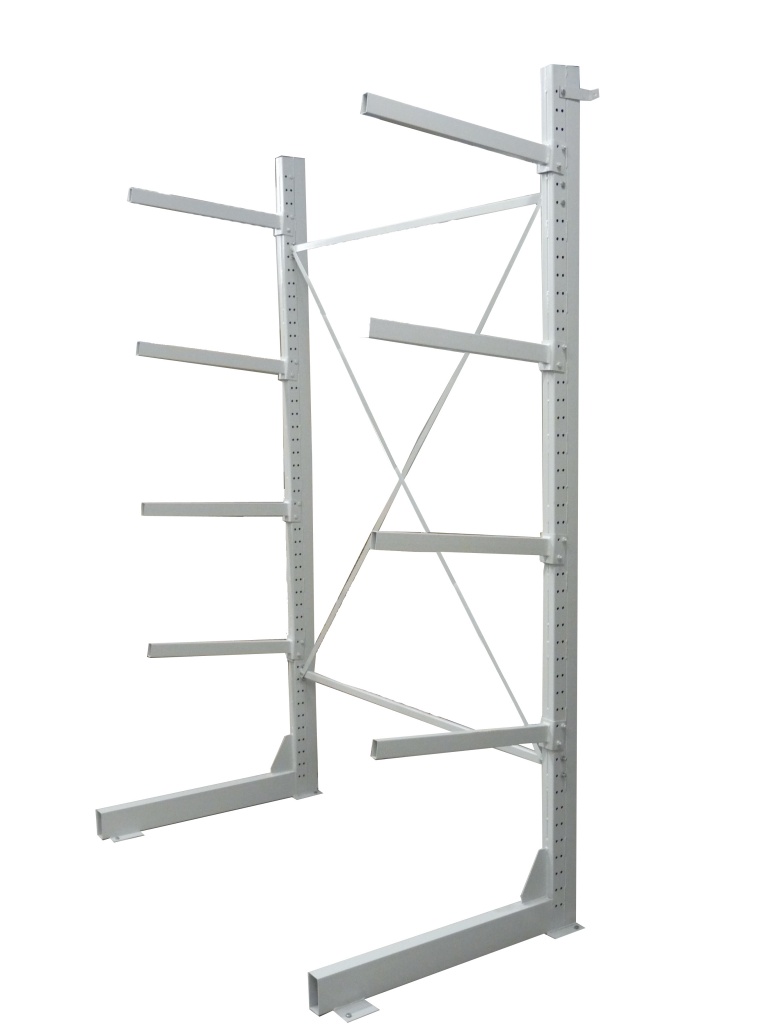

Консольные стеллажи КС выпускаются односторонними и двухсторонними. Оба варианта можно собирать в линию нужной длины. Стандартные размеры элементов стеллажа:
- Консоль – 600, 800мм;
- Стойка – 2500мм;
- Длина секции 1000 и 1500 мм.
Предельная равномерно-распределенная нагрузка на консоль составляет 130 кг, на стойку односторонней секции – 500кг, на стойку двухсторонней секции – до 1000 кг. Нагрузку на консоль рекомендуется распределять таким образом, чтобы она снижалась от стойки к свободному концу консоли, а на стойку - со снижением нагрузки снизу вверх.

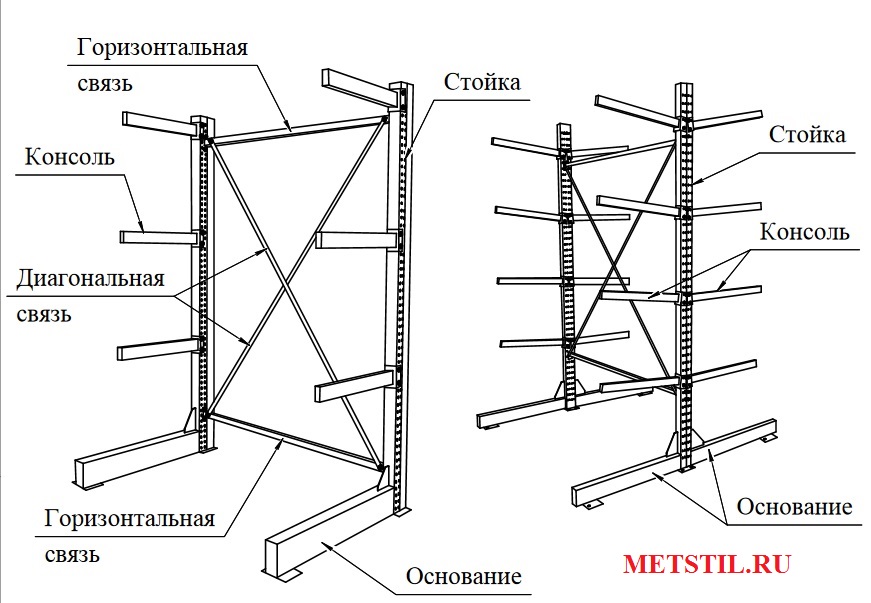

Стеллаж такого типа имеет две перфорированные вертикальные стойки, а также раскос и консоли.
.jpg)
Элементы консольных стеллажей КС
| Наименование | Вес / нагрузка, кг | . |
|---|---|---|
| Консоль 600 | 1,4 / 130 | |
| Стойка | ||
| * Односторонняя КС 2500 x 800 | 19 / 500 | |
| * Двухсторонняя КС 2500 x 1500 | 19 / 1000 | |
| Консоль 800 | 1,8 / 100 | |
| Стойка | ||
| Односторонняя КС 2500 x 1000 | 20 / 500 | |
| Двухсторонняя КС 2500 x 1900 | 21 / 1000 | |
| Раскос 1000 комплект | 2,4 | |
| Раскос 1500 комплект | 3,4 | |
| Анкерный болт 8х85 оц | ||
| Кронштейн |
* - данные стойки могут комплектоваться только консолью 600.
Стойки должны быть закреплены к полу с помощью анкерных болтов. Нагрузки, указанные в таблице, понимаются, как равномерно-распределенные на одну консоль (стойку). Груз на консоли необходимо размещать с уменьшением нагрузки в направлении от стойки к свободному концу консоли, на стеллаже - с уменьшением нагрузки в направлении снизу вверх.
Детали стеллажа :
Стойка.
Стойка одностороннего стеллажа представляет из себя составное сечение из сдвоенных С-образных профилей 50х25, перфориро-ванных на всю высоту и двух профильных труб 50х25.
Толщина стали профилей 1,5мм, диаметр отверстия 9мм,шаг перфорации - 50 мм.
Стойка двустороннего стеллажа представляет из себя составноесечение из 4-х С-образный профилей 50х25, перфорированныхна всю высоту. Толщина стали 1,5 мм, диаметр отверстия 9мм, шаг перфорации - 50 мм. Высота стойки 2,5 м.

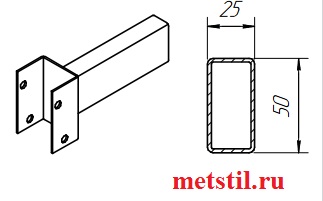

Консоль представляет из себя балку из профильной трубы 50х25, с приваренным на одном конце зацепом с четырьмя отверстиями Ç9 мм для крепления консоли к стойке.
Консоль может крепиться к стойке стеллажа как горизонтально - одним болтом за верхнее отверстие зацепа, так и с небольшим уклоном в сторону стойки - двумя болтами за два отверстия..
Длины консолей 600 и 800 мм.

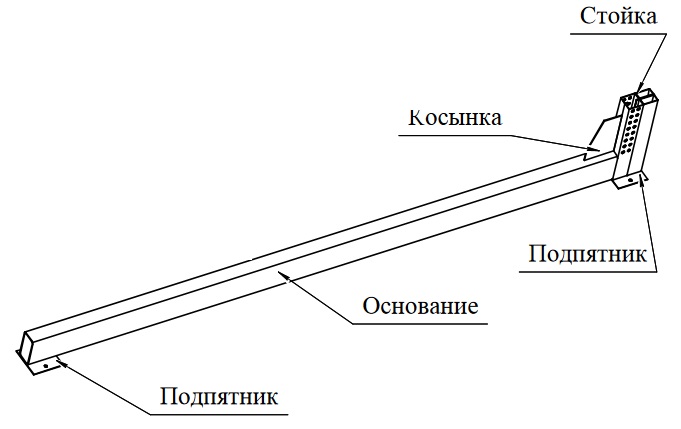

Основание консольного стеллажа КС.
Опорная балка выполнена из профильной трубы сечением 100х50 мм. К низу основания с одной стороны приварен опорный подпятник, другой стороной основание приваренок стойке. К низу стойкиприварен второй подпятник. Через отверстия в подпятниках конструкция крепитсяк полу анкерными болтами. Между основанием и стойкой вваривается косынка.
Сборка консольных стеллажей в линию осуществляется путем добавления
стоек и соединение с основным стеллажом с помощью раскосов.

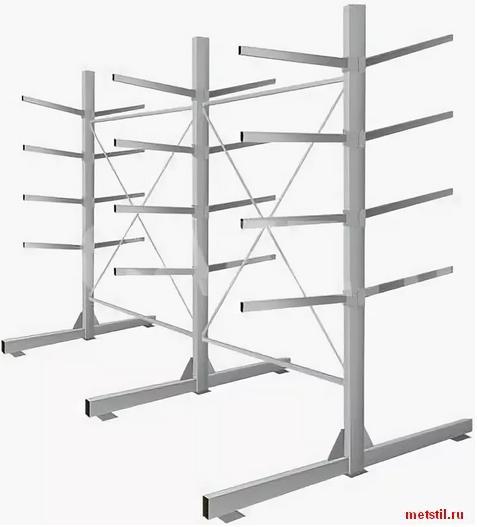

Внешний вид двухсторонних консольных стеллажей КС
